A digitális mikrofon csatolókról általában
Azok az eszközök, melyek támogatják az AES 42-es szabványt képesek a Solution-D mikrofoncsalád jelét közvetlen fogadni. Minden más esetben valamiféle konverterre van szükség. A Neumann termékek közül ilyen a DMI család.
A DMI csatolók funkcióinak nagyrésze konfigurálható az előlapról, de a képességek teljes palettáját a Neumann RCS vezérlő szoftver képes lefedni, mely MAC-en és PC-n képes működni.
A wordclock csatlakozók mellett a DMI-knek van saját órajel generátora, tudnak tehát slave és master módban is műk9dni.
Külső utasítások mint pl. az "On Air" a 9 tűs user porton keresztül vezérelhetők a DMI-8-ról.
A DMI-8 interfész
8 digitális mikrofon fogadására képes: a kisebbik DMI-2-höz hasonlóan azok gain-jét, pre attenuátorát és aluláteresztő szűrőjét engedi szabályozni. Ezekről a visszajelzést illetve a jelszintet az előlapon található kijelzőről olvashatjuk le, illetve természetesen az RCS szoftver segítségével.
Ezen túlmenően tud még:
- AES 42 - EBU konverziót
- Táplálni és távvezérelni a mikrofonok szinkronizációját sample rate konverter nélkül (AES42, 2-es mód)
- Automatikus word clock vagy AES 11 szinkront
- Minden mintavételezési frekvenciát 44.1kHz-től 192 kHz-ig.
- Akár 128 csatornáig kaszkádolható
- Szint kijelzés és gain állítás az előlapon számítógép nélkül is
- 25-ös D-Sub csatlakozó Tascam és Yamaha szabvány szerint
- Optikai ADAT interfész
- Nyitott architektúr a későbbiekben Ethersound és MADI támogatáshoz
A MODE 2 magyarázata
A DMI képes a mikrofonról jövő és a saját órajelének frekvenciáját és fázisát összehasonlítani. A fázis eltérés kiértékelésével egy vezérlőjelet küld a mikrofonnak, mely révén annak saját kvarc oszcillátorát hivatott vezérelni.
Technikai adatok
- 2x AES 42 bemeneti csatlakozó
- 1x AES/EBU (AES3) OUT (XLR3M),
- 2x Word Clock IN/OUT (BNC),
- 1x Remote Control (USB)
- Indicators Monochrome display, bar graphs for gain, level and gain reduction, LED’s for Power, Battery status, Synchronization and Valid
- Phantom power (DPP) +10 V, max. 250 mA per channel, short-circuit proof
- Remote control data Pulses (+2 V), superimposed on the phantom power, approx. 750 bits/s or 9,600 bits/s (depending on the microphone)
- Microphone synchronization AES42 – Mode 2 (synchronous mode) Microphone clock control via PLL

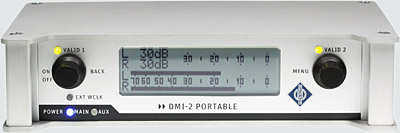

- DMI-2 portable Synchronization automatically to an external word clock or AES11 signal, if present, otherwise the internal word clock generator is activated
- Word Clock (or AES11) Input BNC
- - Vin >100 mV at 75 ohms
- Word Clock (or AES11) output BNC
- - Vout = Vin (external synchronization)
- - Vout approx. 1.5 V at 75 ohms (internal word clock generator)
- Internal word clock generator 44.1 / 48 / 88.2 / 96 kHz/176.4 / 192 kHz, Accuracy ±25 ppm
- Control elements 2x push-switch rotary encoder
- CTL (Control interface) 1x USB port
- Power supply DC 10-18 V (Hirose) , NP1 rechargeable battery or AC/DC converter
- Power consumption < 8 VA
- Dimensions (W x H x D) 186 x 44 x 126 mm
- Weight approx. 625 g
Your Dynamic Snippet will be displayed here...
This message is displayed because youy did not provide both a filter and a template to use.
Specifikációk
| Kiegészítő típusa | Konverter |
