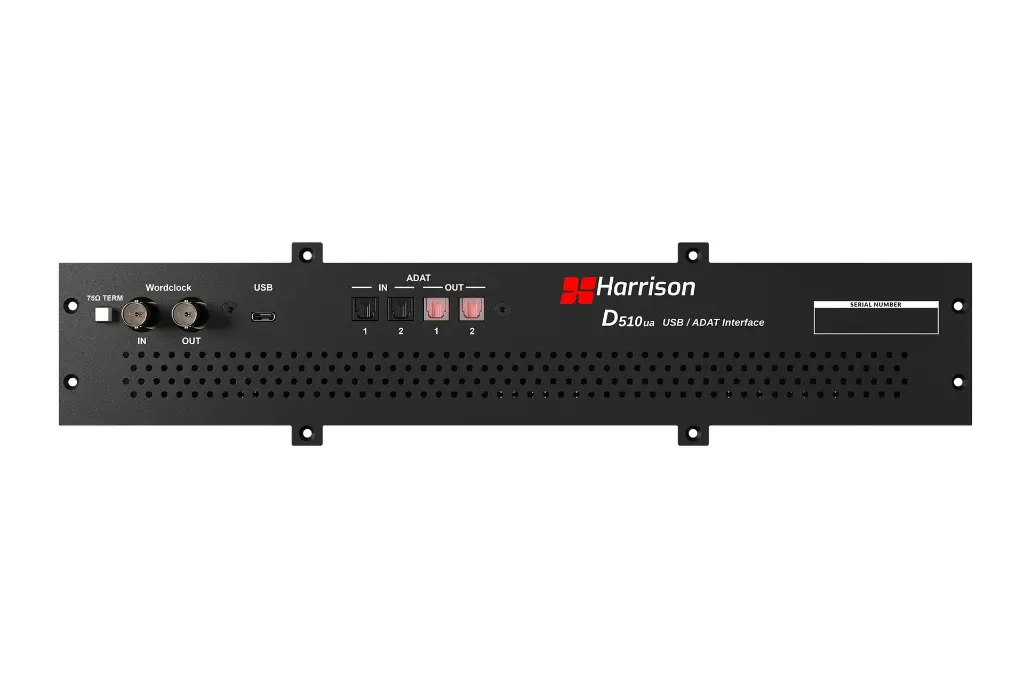

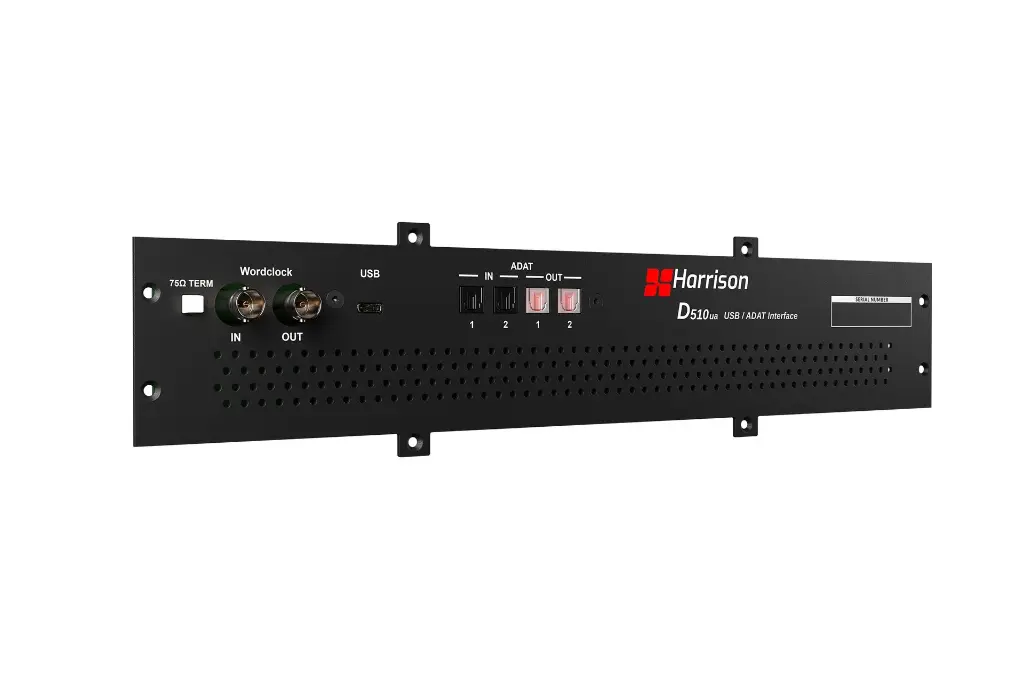

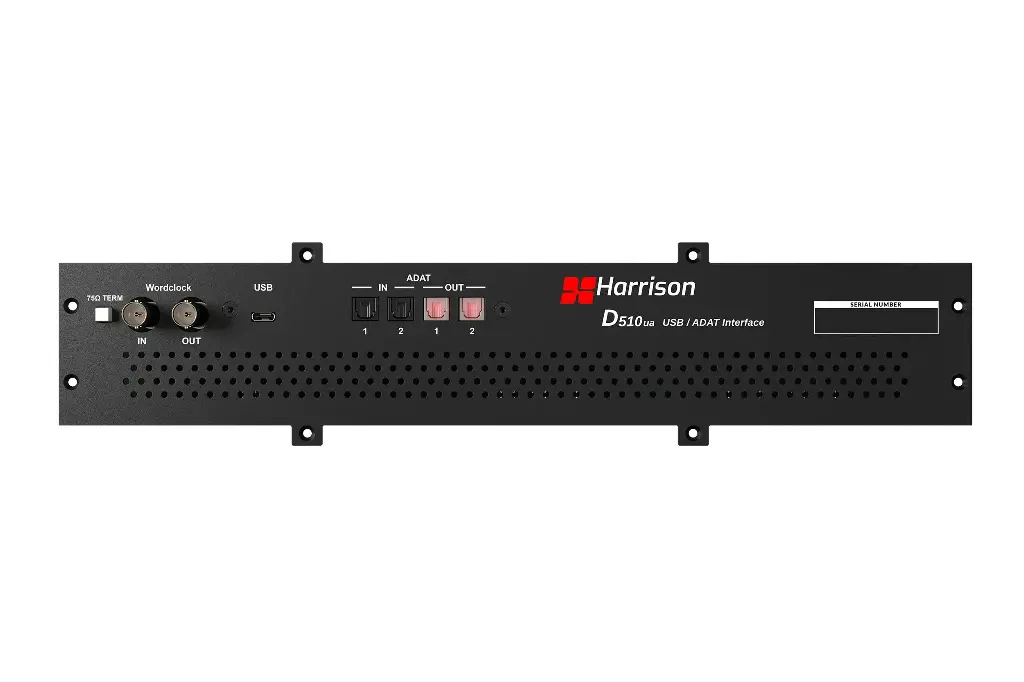

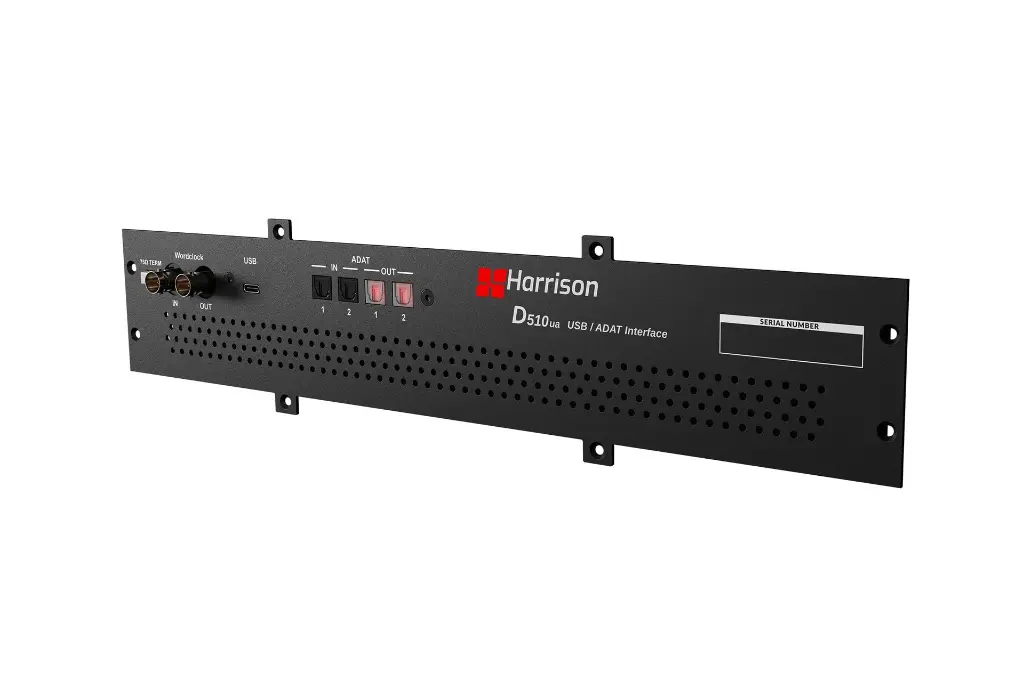

Harrison D510ua USB and ADAT card

Digitális interfész modul a D510 rendszerhez

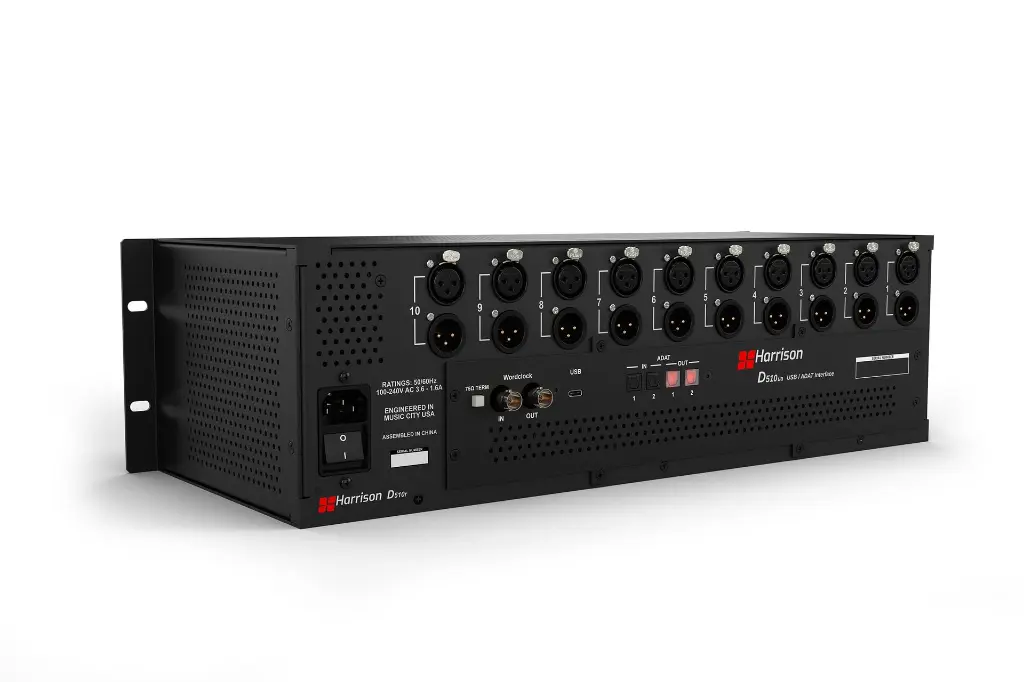

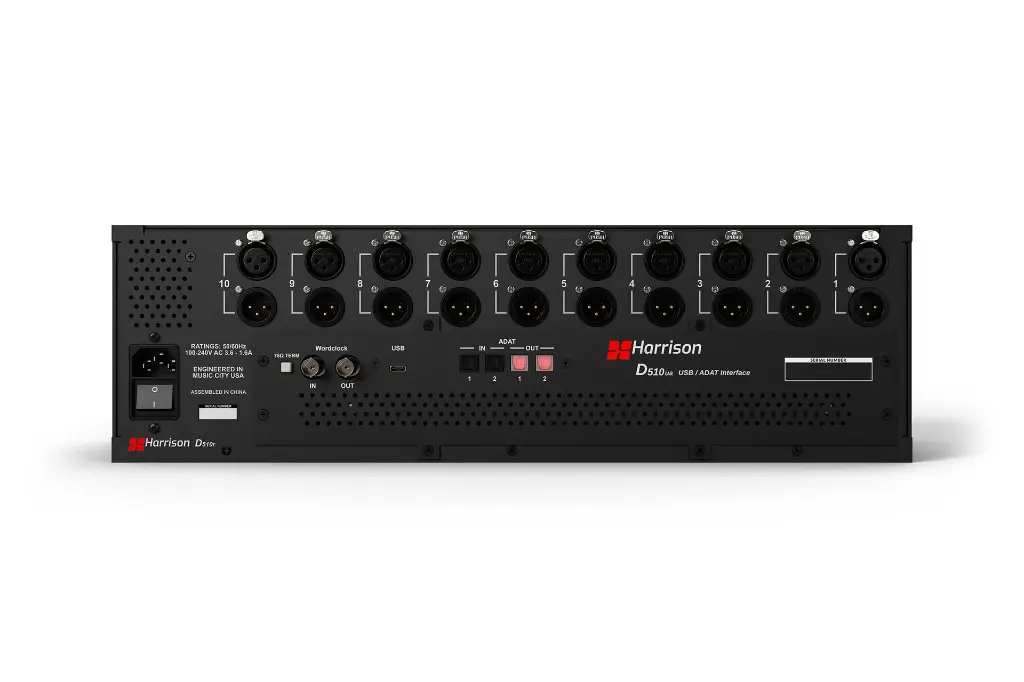

A D510ua a Harrison 500-as formátumú D510r rackjéhez készült bővítőkártya, amely USB és ADAT kapcsolattal, felsőkategóriás konverterekkel kínál átjárást az analóg modulok és számítógépes környezetünk között, külső patch bay vagy szoftveres kötözgetés nélkül. Segítségével meglévő rendszerünk egészíthetjük ki bőséges analóg ki-bejárattal, vagy külső digitális eszközöket, például konvertereket vagy keverőpultokat is beiktathatunk. Többmikrofonos zenekari felvételekhez, szintetizátorparkhoz vagy outboard vasakhoz nyújt páratlan rugalmasságot az 500-as formátum rajongóinak, színpadra és stúdióban is.

Elsősorban a hibrid rendszerek lehetőségeit bővíti, felvételi és utómunka célokra is: az 500-as rackbe építve egy profi audio interfészt kapunk 10 bemenettel és 14 kimenettel, melyet ADAT optikán keresztül toldhatunk meg összesen 26 be- és 30 kimenetig.

Modulonként dedikált AD/DA konverterekkel dolgozik, így kiváló hangminőségben, közvetlenül rögzíthetjük hangjukat az USB kapcsolat révén. Négy további DA-konverter a D510mx keverőmodul fejhallgató kimeneteiért felel. Az USB és ADAT csatlakozást ráadásul egyszerre is használhatjuk, hogy egyidőben rögzítsünk minden csatornát. Ezeket kényelmesen kapcsolhatjuk a D510r előlapján. A kártya építésében a rack robusztus kiviteléhez illik, kibővült rendszerünket pedig a Word Clock ki-bemenetekkel tarthatjuk pontos szinkronban, jitter-mentes, stabil órajel mellett, ami sarkalatos pont az összetett, nagy szisztémákban.

Főbb jellemzői:

• 10 analóg bemenet
• 14 analóg kimenet
• 16 csatornányi, kétirányú ADAT optikai I/O
• Nagyfelbontású 24-bit / 192 kHz audio támogatás
• Felvétel közvetlenül a DAW-ba
• Független A/D-D/A konverzió minden modulhelyhez
• További 4 D/A kimenet a D510mx modulhoz
• Párhuzamos USB és ADAT interfész
• BNC Word Clock I/O
• Előlapi routing vezérlés
• Kompatibilitás: macOS, Windows

Technikai adatok

Mintavétel és I/O

44.1 / 48 kHz

• 10 analóg bemenet
• 10 (+4 a D510mx summing mixer kártyát táplálva) analóg kimenet USB-n keresztül
• 16 csatorna ADAT ⇄ USB átvitel*

88.2 / 96 kHz

• 10 analóg bemenet
• 10 (+4 a D510mx summing mixer kártyát táplálva) analóg kimenet USB-n keresztül
• 8 csatorna ADAT ⇄ USB átvitel*

176.4 / 192 kHz

• 10 analóg bemenet
• 10 analóg kimenet USB-n keresztül
• ADAT támogatás nélkül*

Késleltetés

Analóg → ADAT:

• 0.09 ms @ 96 kHz
• 0.61 ms @ 48 kHz

USB Round-trip (32 minta buffer mellett):

• 96 kHz: Mac – 5.1 ms / Windows – 3 ms (Safe Off), 5 ms (Safe On)
• 48 kHz: Mac – 7.8 ms / Windows – 5 ms (Safe Off), 7.4 ms (Safe On)

Routing és vezérlés

• Előlapi forrásválasztó USB vagy ADAT között
• Független input/output routing

Tápellátás

• A D510r rack biztosítja.

Rendszerkövetelmények

• Mac OS 13 vagy újabb | Class-Compliant, Plug-and-Play
• Windows 10, Windows 11, Windows 11 ARM | A mellékelt ASIO/WDM driver telepítése szükséges.

* Megjegyzés: Az ADAT ⇄ USB jelölés kétirányú adatátvitelt jelent.
