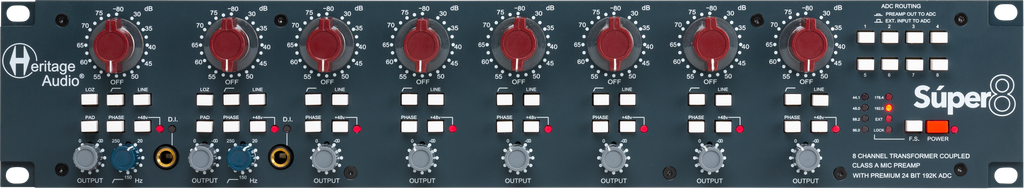

Heritage Audio Súper 8
Termékkód: HA SUPER 8
Mennyiségi egység: db
8 csatornányi Neve 73-as preamp, A/D konverzióval, ADAT csatlakozással
A Súper 8, mint a neve is mutatja, nemes egyszerűséggel 8 darab 1073-as preampot jelent, a unitba épített analóg-digitál konverterrel és ADAT csatlakozással. Mind a 8 peramp képes mikrofon és vonal szintű jel erősítésre is, az első kettőn pedig JFET DI csatlakozási lehetőség is adott, passzív hangszerek erősítéséhez. Az összes csatorna be és kimenetén Carnhill transzformátorok vannak, mindegyik képes leadni 48V fantomtápot, van rajtuk -3dB-s mélyvágás 82Hz-nál, és fázis fordítási lehetőség. Az első két csatornán ezeken kívül még 20dB-s pad kapcsoló és high pass filter is van.
A konverzió a Súper 8-on három formátumot is támogat: ADAT, AES/EBU és SPDIF BNC csatlakozókkal. Így a unit képes master és slave szerepet is betölteni más hangkártyákkal való összekötéskor, és Word Clock szinkronizációra is van lehetőség. A mintavételezés választható 44.1 kHz-tól 192 kHz-ig. Nemcsak minden egyes csatorna küldhető rá a konverterre, hanem csatornánként van külön external input a konverterhez, ami olyan helyzetben lehet rendkívül hasznos, ha a felerősített jelet a konverzió előtt még át szeretnénk küldeni más outboard eszközön is.
Specifikáció:
Analóg:
Mikrofon bemeneti impedancia 1-2-es csatorna: 300-1200 Ohm, akár ribbon mikrofon meghajtására is alkalmas
Mikrofon bemeneti impedancia 3-8-as csatorna: minimum 1200 Ohm
Vonal szintű bemeneti impedancia: 10 kOhom
Kimeneti impedancia: kisebb 75 Ohm-nál
DI bemeneti impedanica: nagyobb 2 MOhmnál
Maximális kimenet: nagyobb +26.5 dBu-nál 600 Ohmnál
THD: kevesebb 0.025% 1kHz-nál, kevesebb 0.05%-nál 100 Hz-nál
Frekvencia átmenet: 20 Hz (+0.3dB) - 20kHz (-0.2dB)
Maximális gain: nagyobb 80 dB-nél
Bemeneti zajszint: kisebb -125 dBu-nál
Kiemeneti zajszint: kisebb -100 dBu-nál
Digitális:
SPDIF:
9 PIN XLR csatlakozó
IEC 958
Mintavételek (kHz): 44.1, 48, 88.2, 96, 176.4, 192
AES/EBU:
9 PIN XLR csatlakozó
IEC 60958
Mintavételek (kHz): 44.1, 48, 88.2, 96, 176.4, 192
ADAT:
Optikai TOSLINK JIS F05
ADAT digitális Lightpipe S/MUX
Mintavételek: 44.1, 48, 88.2, 96, 176.4, 192
Csatorna csoportosítás 44.1, 48 kHz-nél: 1. port: 1-8 csatorna, 2. port: 1-8 (tükrözve)Csatorna csoportosítás 88.2, 96 kHz-nél: 1. port: 1-4 csatorna, 2. port: 5-8 csatorna
Csatorna csoportosítás 176.4, 192 kHz-nél: 1. port: 1-2 csatorna, 2. port: 3-4 csatorna
Word Clock:
BNC csatlakozó
75 Ohm
Szinkronforrások (kHz): 44.1, 48, 88.2, 96, 176.4, 192
Specifikációk
| Kivitel | |
|---|---|
| 19"-es Rack | Igen |
| Funkciók | |
|---|---|
| EQ / Filter | Igen |
| Mikrofon előerősítő | Igen |
| Egyebek | |
|---|---|
| Csatornaszám | 8 |
| Gain szabályzó (preampokon) | Arretál (racsnis) |
